第二课

塑料套管应用于单层屋面系统

的必要性解析

塑料套管是目前通行的单层柔性屋面防水方案的配套固定件，与金属螺钉配合应用于防水卷材的机械固定及系统连接，适用于岩棉板、挤塑板等软质基层。

近年来，作为单层屋面系统防水的配件之一，塑料套管的重要性已逐渐显现并受到了行业的公认。

结合慧弢建筑在屋面系统防水领域十余年的经验，本篇为大家总结了几点塑料套管性能特点所带来的应用益处，可供大家在制定防水方案时参考。

一. 耐高低温
我国幅员辽阔，不同的地势、纬度、季节等因素使气候条件复杂多变，合格的固定件产品必须能够在材质、形状、强度及使用寿命等多方面，适应且耐受很大范围的温度环境，以确保不同条件下屋面固定效果长期保持在稳定的状态。

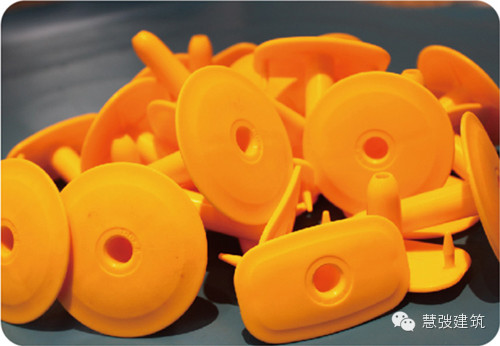

岛海TP-fix系列塑料套管

可应用于-40-80℃范围

二、防结露
当温差较大或湿度较高的时候，建筑围护结构就容易发生结露现象，若屋面保温层受潮，则会大大损耗保温性能，增加建筑能耗；并且也容易导致发霉、结构变形等情况，减少建筑寿命。因此，屋面固定件产品需要具备防结露的性能。并且经多年实践经验证明，采用带塑料套管的固定件可有效地减少冷桥效应，降低冷凝风险，避免对保温层造成破坏。

三、耐踩踏
屋面系统通常包括复杂的功能需求，如风机、气窗等经常需要维护检修，且施工过程中也常有机具、人员流动，因而塑料套管必须具备一定的抗压耐踩踏的性能，在螺钉与应激压力中间形成缓冲和保护空间，避免外力使螺钉突出或变形对防水层造成损坏。

四、抗松脱/抗拉拔

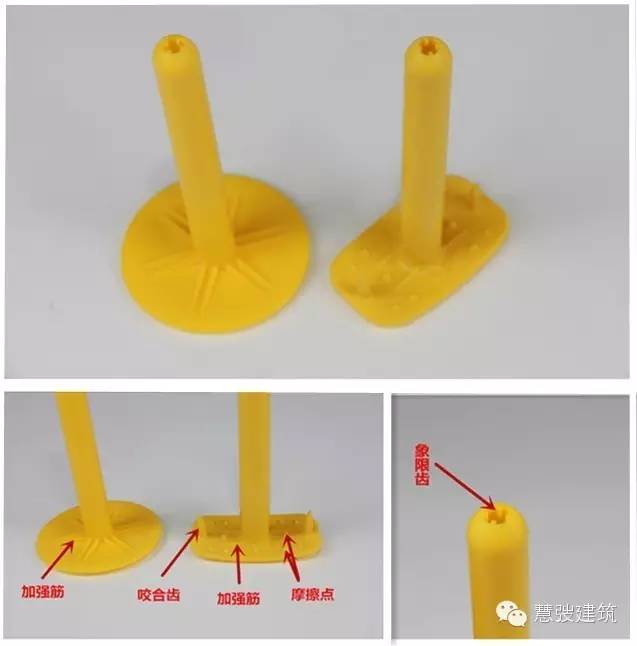

套管在固定螺钉及防水层/保温层中起着至关重要的作用，故而套管盘面的加强筋、咬合齿、摩擦点和管部的象限齿设计就尤为重要，加强筋可使套管受力更均匀合理，象限齿可有效防止与螺钉咬合的松动。屋面的抗风揭力也受到相应的影响，套管的设计配套理应满足风荷载要求。

岛海TP-fix系列-保温套管管部与盘面部有12根加强筋，卷材套管管部与盘面部有10个摩擦点、6根加强筋、2根咬合齿

在住建部于2013年发布的《单层防水卷材屋面工程技术规程 JTJ/T 316-2013》（以下简称“规程”）中就对套管的应用作出了相应的描述，并提供了国际公认的行业标准供参考，指导实践检验。

（以下内容摘自规程）

国外对套管紧固件在常温下的耐冲击（脆性）测试要求如下：

1) 套管在(23±2)℃温度，相对湿度(50±5)%的条件下放置14d；

2) 套管的上部边缘被来自45°方向的力撞击，撞击力为(2.0±0.01)kg，高度不应小于1m；

3) 样品中的任何5个套管都可通过上述撞击力，且没有任何损坏。

国外对套管紧固件在老化后的耐冲击（脆性）测试要求如下：

1) 套管在78~82℃的温度条件下放置28d；

2) 套管的上部边缘被来自45°方向的力撞击，撞击力为(2.0±0.01)kg，高度不应小于1m；

3) 样品中的任何5个套管都可通过上述撞击力，且没有任何损坏。

多年来，慧弢建筑旗下岛海品牌中的TP-fix系列塑料套管始终保持着业内高的产品声誉，在原料、设计、性能等各方面都受到了一致好评，经由权威机构检测，在各项性能上都表现优异。

塑料套管紧固件/Plastic Tube Fastener

原料/Raw Material

纯新料改性聚丙烯/First-hand Mod. PP

尺寸范围/Length

35mm-165mm

通用性/Universality

可与所有金属螺钉配合使用/Used with all types of metal screws

壁厚/Shank Thickness 2mm

抗老化性/Aging resistance

TP-fix 系列套管依据ETAG 006热老化试验条件，在70摄氏度条件下，放置168天，而后对套管上部边缘施加竖直方向1m高度，大小为2kg的冲击力，使套管边缘承受45度切向不断撞击，套管无碎裂破坏，符合ETAG 006试验标准。

In accordance with test conditions of ETAG 006, TP-fix tubes specimens are kept into chamber under 70 degrees for 168 days. Afterwards, strength of 2kg is imposed to tube edge from upright, and the tubes has no cracking failure when it bear 45 degree direction impact, which meet requirements of ETAG 006.

产品型号/Product Type

TP-fix Sleeve R 保温套管

TP-fix Sleeve S 卷材套管
